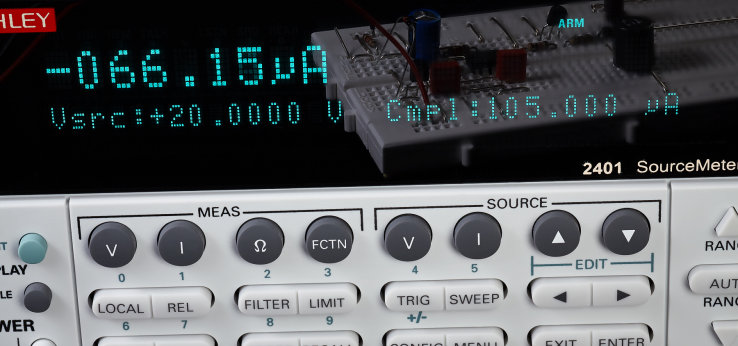

CGM_IEL_040201_Keithley2401 (Bild: TH Koeln)

Source-Monitor-Messung

Gezeigt ist eine Vier-Quadraten-Quelle. Sie belastet das Modell eines DC-DC-Konverters (Input 9V, Output 23V) mit einer Last-Spannung von 20V. Der Strom fließt in die Quelle hinein und wird deshalb negativ angezeigt.
